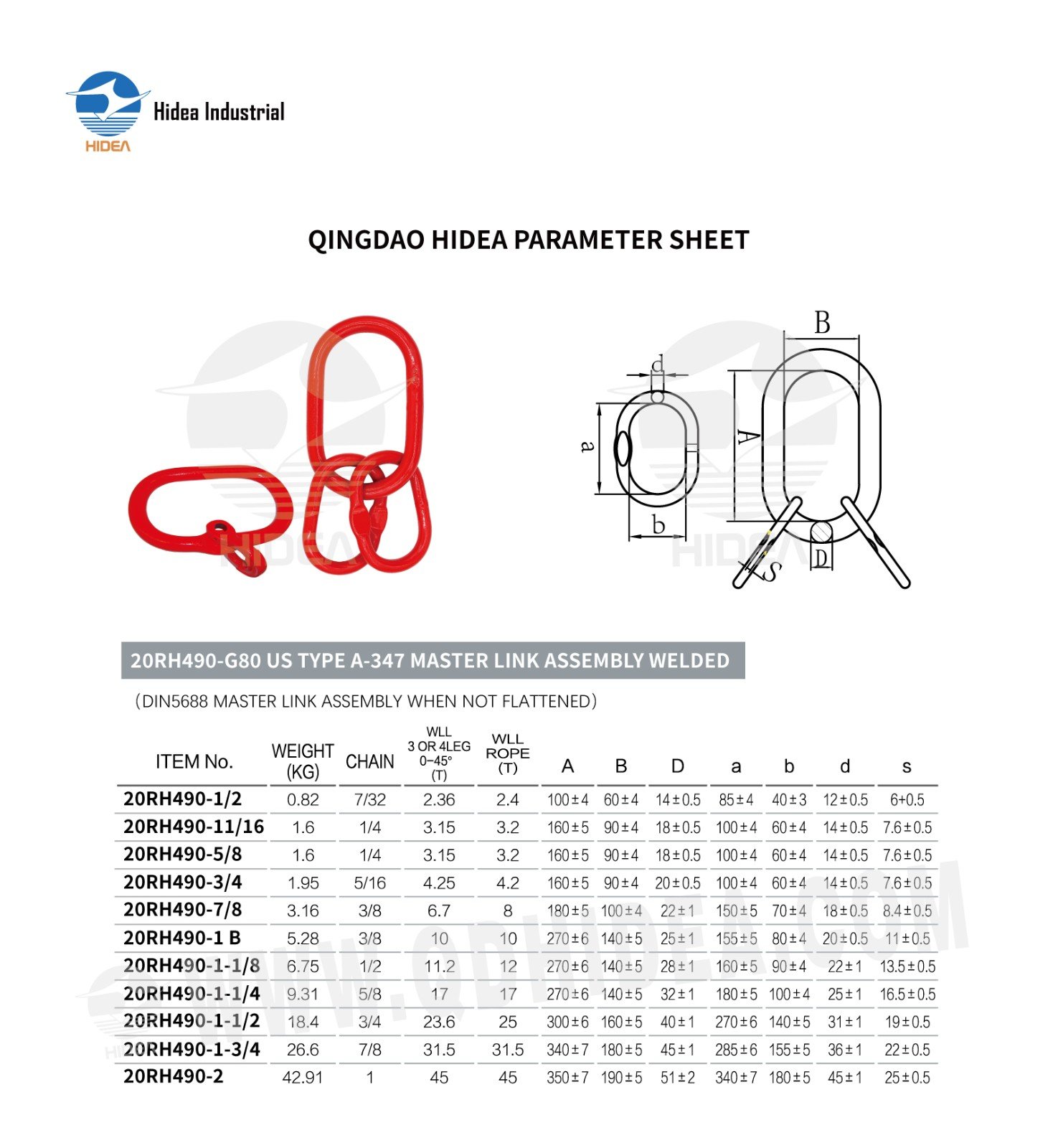

QINGDAO HIDEA PARAMETER SHEET FOR

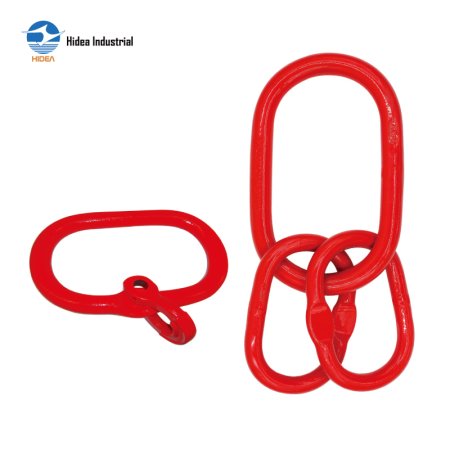

20RH490-G80 US TYPE A-347 MASTER LINK ASSEMBLY WELDED
| ITEM No. | WEIGHT (KG) | CHAIN | WLL 3 OR 4LEG 0-45° (T) | WLL ROPE (T) | A | B | D | a | b | d | S |
| 20RH490-1/2 | 0.82 | 7/32 | 2.36 | 2.4 | 100±4 | 60±4 | 14±0.5 | 85±4 | 40±3 | 12±0.5 | 6+0.5 |
| 20RH490-11/16 | 1.6 | 1/4 | 3.15 | 3.2 | 160±5 | 90±4 | 18±0.5 | 100±4 | 60±4 | 14±0.5 | 7.6±0.5 |
| 20RH490-5/8 | 1.6 | 1/4 | 3.15 | 3.2 | 160±5 | 90±4 | 18±0.5 | 100±4 | 60±4 | 14±0.5 | 7.6±0.5 |
| 20RH490-3/4 | 1.95 | 5/16 | 4.25 | 4.2 | 160±5 | 90±4 | 20±0.5 | 100±4 | 60±4 | 14±0.5 | 7.6±0.5 |
| 20RH490-7/8 | 3.16 | 3/8 | 6.7 | 8 | 180±5 | 100±4 | 22±1 | 150±5 | 70±4 | 18±0.5 | 8.4±0.5 |
| 20RH490-1 B | 5.28 | 3/8 | 10 | 10 | 270±6 | 140±5 | 25±1 | 155±5 | 80±4 | 20±0.5 | 11±0.5 |
| 20RH490-1-1/8 | 6.75 | 1/2 | 11.2 | 12 | 270±6 | 140±5 | 28±1 | 160±5 | 90±4 | 22±1 | 13.5±0.5 |
| 20RH490-1-1/4 | 9.31 | 5/8 | 17 | 17 | 270±6 | 140±5 | 32±1 | 180±5 | 100±4 | 25±1 | 16.5±0.5 |
| 20RH490-1-1/2 | 18.4 | 3/4 | 23.6 | 25 | 300±6 | 160±5 | 40±1 | 270±6 | 140±5 | 31±1 | 19±0.5 |
| 20RH490-1-3/4 | 26.6 | 7/8 | 31.5 | 31.5 | 340±7 | 180±5 | 45±1 | 285±6 | 155±5 | 36±1 | 22±0.5 |
| 20RH490-2 | 42.91 | 1 | 45 | 45 | 350±7 | 190±5 | 51±2 | 340±7 | 180±5 | 45±1 | 25±0.5 |
