Technical Data: Investment Casting/Forged
Material: AISI 304/INOX A2, AISI 316/INOX A4
Surface Treatment: Electro Polished/Passivated

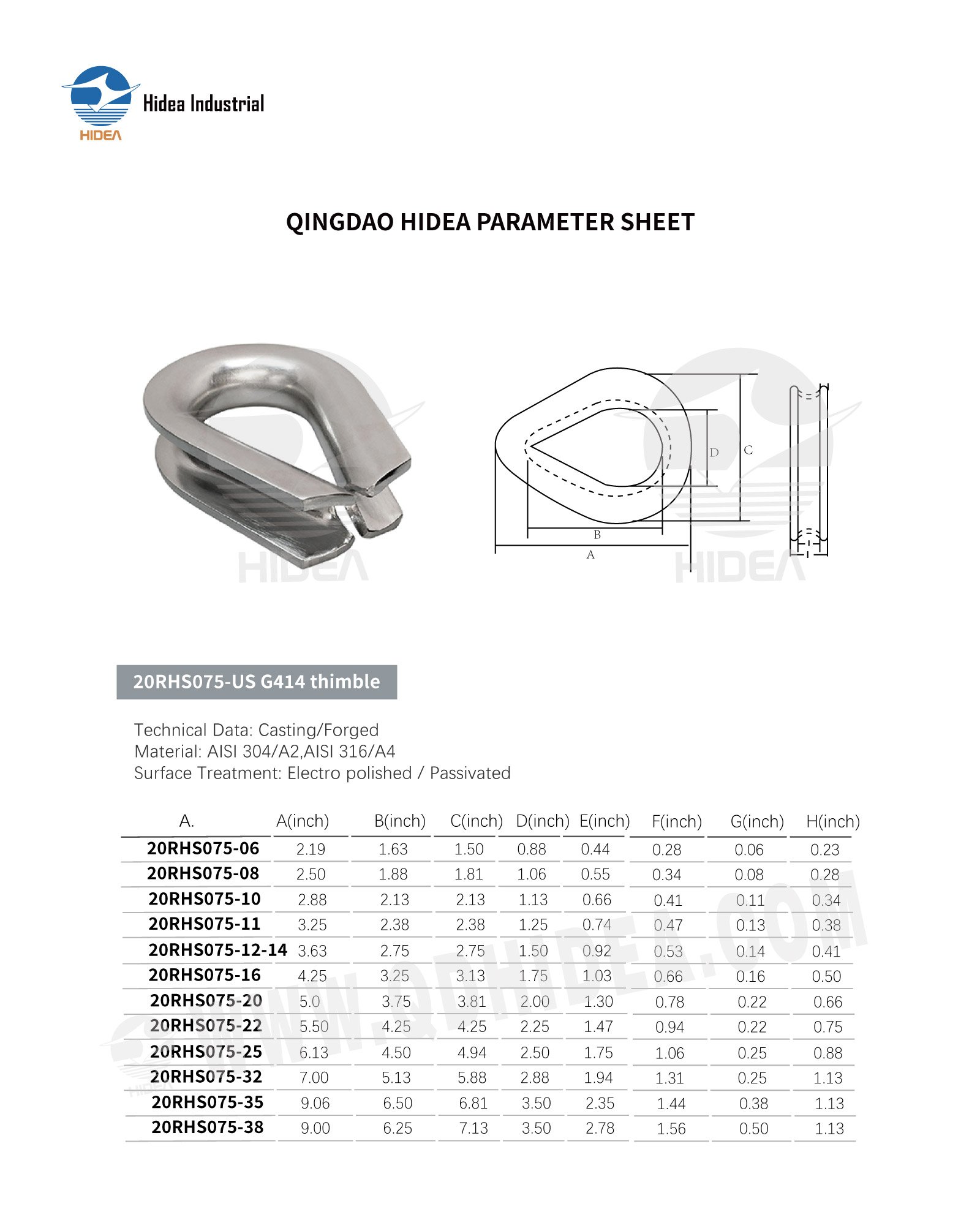

QINGDAO HIDEA PARAMETER SHEET FOR

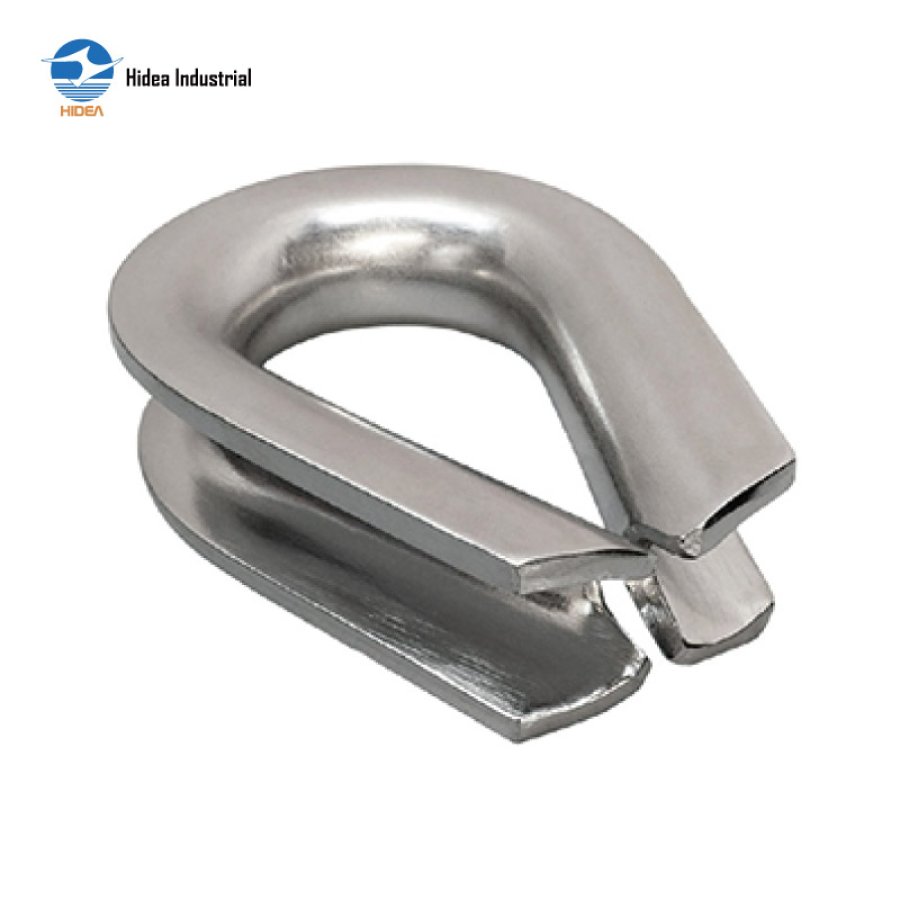

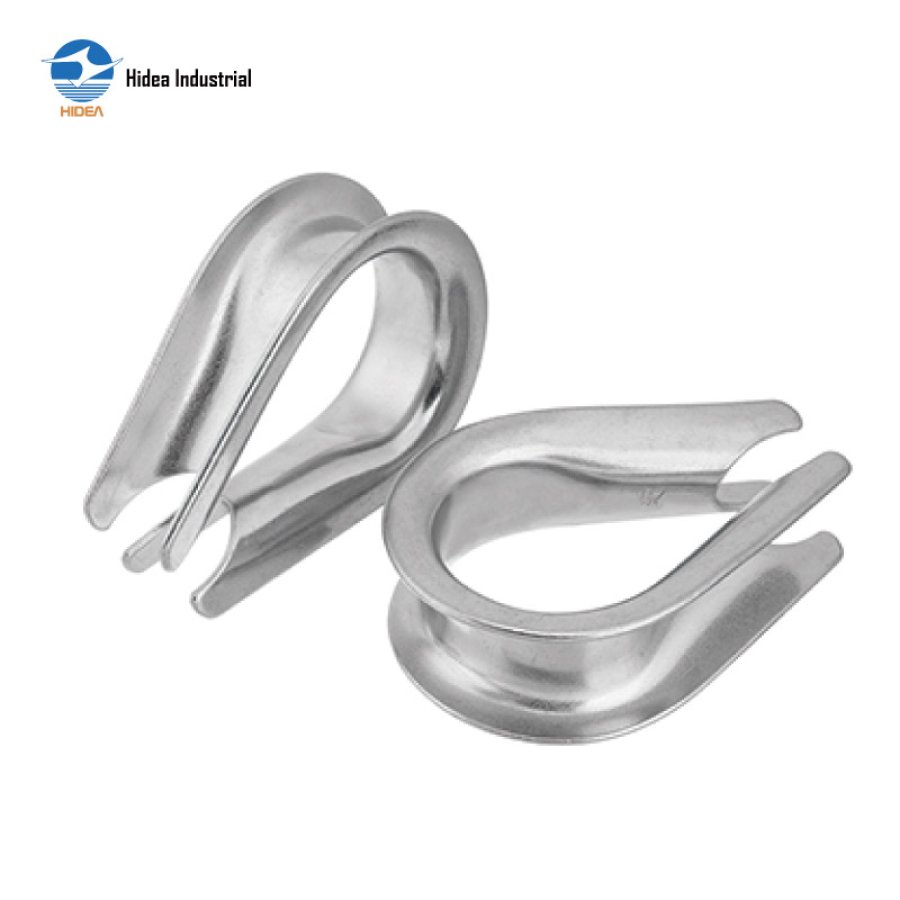

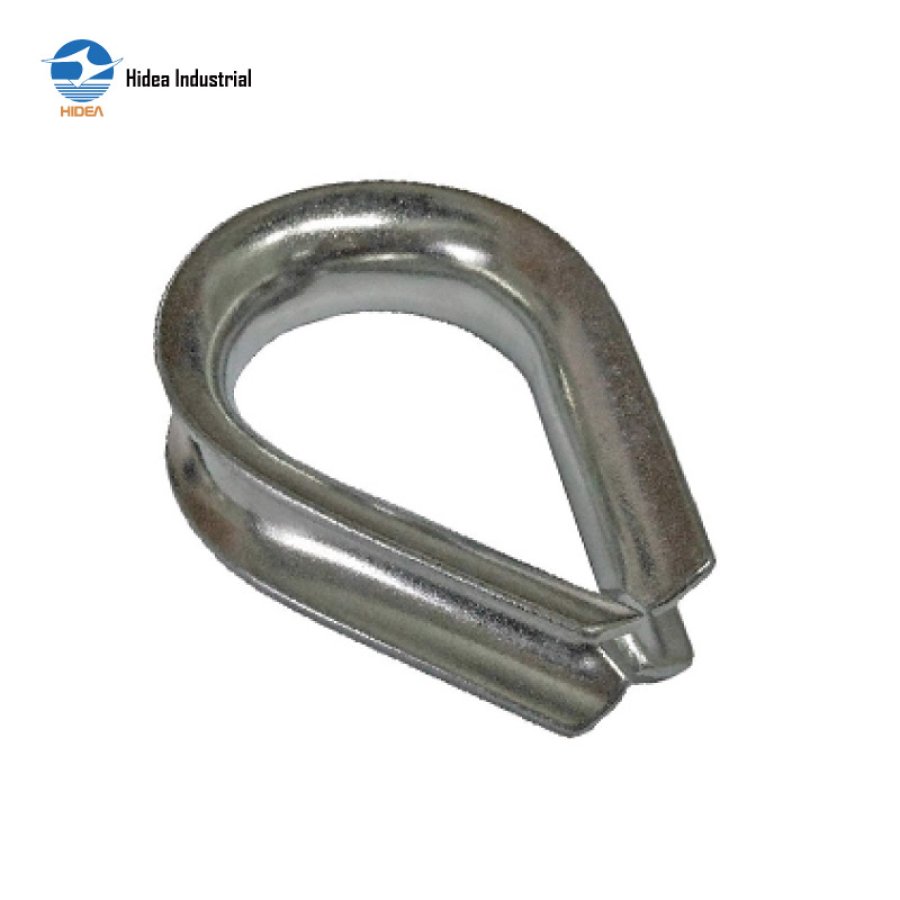

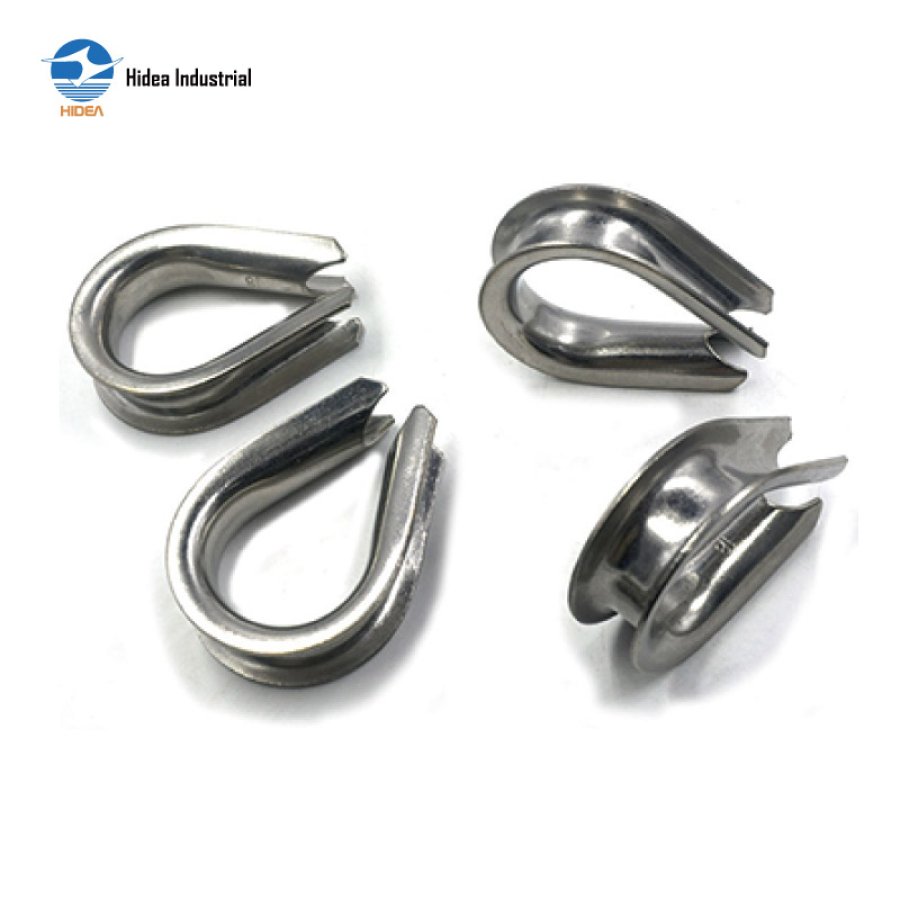

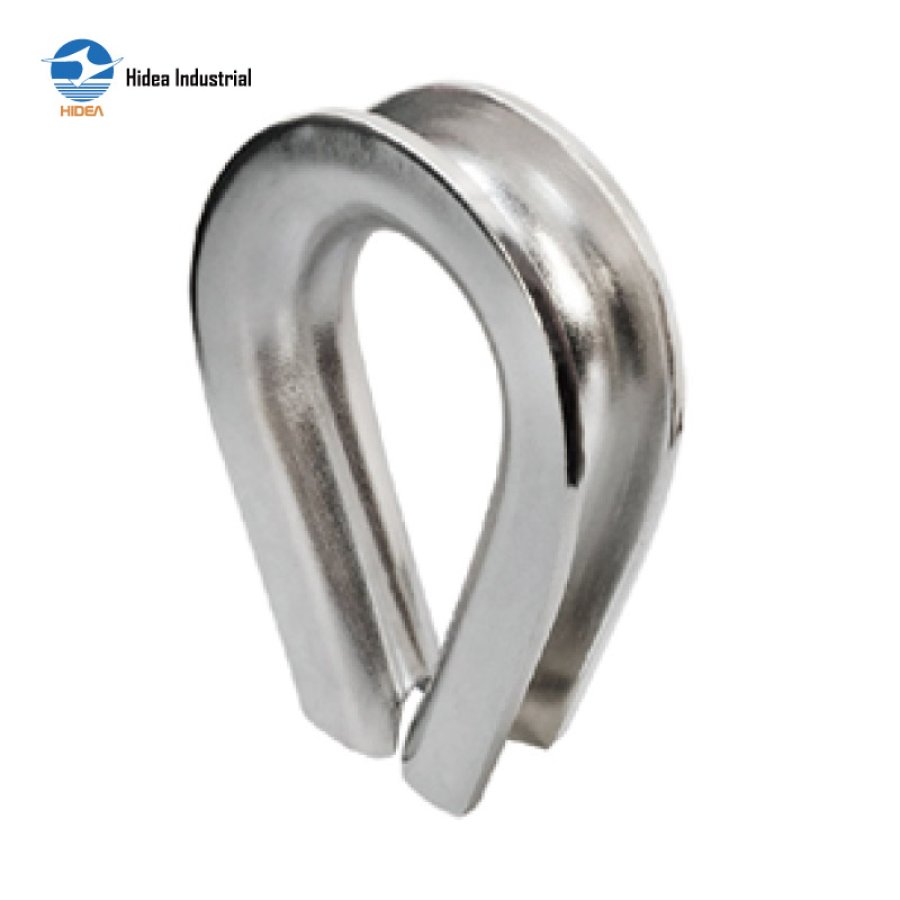

20RHS075-US G414 thimble
A. A(inch) | B(inch) | C(inch) | D(inch) | E(inch) | F(inch) | G(inch) | H(inch) |
20RHS075-06 2.19 | 1.63 | 1.50 | 0.88 | 0.44 | 0.28 | 0.06 | 0.23 |
20RHS075-08 2.50 | 1.88 | 1.81 | 1.06 | 0.55 | 0.34 | 0.08 | 0.28 |
20RHS075-10 2.88 | 2.13 | 2.13 | 1.13 | 0.66 | 0.41 | 0.11 | 0.34 |
20RHS075-11 3.25 | 2.38 | 2.38 | 1.25 | 0.74 | 0.47 | 0.13 | 0.38 |
20RHS075-12-14 3.63 | 2.75 | 2.75 | 1.50 | 0.92 | 0.53 | 0.14 | 0.41 |
20RHS075-16 4.25 | 3.25 | 3.13 | 1.75 | 1.03 | 0.66 | 0.16 | 0.50 |
20RHS075-20 5.0 | 3.75 | 3.81 | 2.00 | 1.30 | 0.78 | 0.22 | 0.66 |
20RHS075-22 5.50 | 4.25 | 4.25 | 2.25 | 1.47 | 0.94 | 0.22 | 0.75 |
20RHS075-25 6.13 | 4.50 | 4.94 | 2.50 | 1.75 | 1.06 | 0.25 | 0.88 |
20RHS075-32 7.00 | 5.13 | 5.88 | 2.88 | 1.94 | 1.31 | 0.25 | 1.13 |
20RHS075-35 9.06 | 6.50 | 6.81 | 3.50 | 2.35 | 1.44 | 0.38 | 1.13 |
20RHS075-38 9.00 | 6.25 | 7.13 | 3.50 | 2.78 | 1.56 | 0.50 | 1.13 |
